Как работает стабилизатор напряжения: устройство и принцип работы

Стабилизатор напряжения непрерывно измеряет напряжение сети и, когда оно уходит от нормы, повышает или понижает его, чтобы техника получала около 220 В. Разберём, что у него внутри, чем отличаются способы регулирования у релейных, тиристорных, электромеханических и инверторных моделей и что происходит, когда сеть выходит за пределы, на которые рассчитан стабилизатор. Цифры — из паспортов конкретных моделей.

Устройство: что внутри стабилизатора

Возьмём для примера релейный Штиль R2000. По руководству в нём автотрансформатор с отводами, дополнительный (суммирующий) трансформатор, силовые ключи (реле), схема измерения тока и напряжения, схема управления, выходное реле и фильтр помех. У других типов иначе устроен регулирующий узел, а набор остальных частей зависит от модели.

1. Схема измерения следит за напряжением на входе и выходе и за током. Энерготех Standard, например, определяет действующие значения входного тока, входного и выходного напряжения в каждом периоде сети — при 50 Гц это каждые 20 мс.
2. Плата управления сравнивает измеренное напряжение с нормой и решает, повысить его или понизить. Она же отвечает за защиту и индикацию.
3. Регулирующий узел меняет напряжение. У релейных и тиристорных это автотрансформатор с отводами и ключи, у электромеханических — обмотка, по которой мотор двигает ролики, у инверторных — выпрямитель и инвертор. В схеме может быть и вольтодобавочный трансформатор (о нём ниже).
4. Выходное реле подключает технику, когда напряжение уже выставлено: у R2000 — через 1–2 с после включения, если вход в пределах 135–275 В. Оно есть не везде: у Ortea Vega отключение нагрузки по напряжению — дополнительная опция.
5. Фильтр ослабляет высокочастотные помехи: у R2000 — не менее чем на 10 дБ на частоте 100 кГц.

На схеме ниже узлы можно нажать: под схемой появится пояснение. По кнопке «Внутри, 3D» откроется модель обмотки с отводами и реле.

Как стабилизатор повышает и понижает напряжение

Релейные, тиристорные и электромеханические стабилизаторы меняют отношение выходного напряжения к сетевому. Делают это двумя способами.

• Отводы автотрансформатора. Сеть подают на часть витков обмотки, а выход снимают с другого отвода. Если между отводом выхода и нулём витков больше, чем на входе, напряжение повышается, если меньше — понижается.
• Вольтодобавочный трансформатор. Его вторичная обмотка включена последовательно с сетью, и напряжение на ней прибавляется к сетевому или вычитается из него: выход ≈ сеть ± добавка. Регулируют уже величину добавки. Так устроена большая часть линейки Ortea Vega; у Штиль R2000 рядом с автотрансформатором тоже стоит суммирующий трансформатор.

В итоге меняется коэффициент передачи всего стабилизатора. Например, если в сети 190 В, нужен коэффициент около 1,16 — на выходе около 220 В; если 245 В — около 0,9. Числа условные: реальные ступени у каждой модели свои.

Инверторные работают иначе — двойным преобразованием: выпрямитель превращает переменное напряжение сети в постоянное, а инвертор собирает из него новое переменное синусоидальной формы. Отводов и ступеней регулирования у них нет.

На схеме ниже можно сдвинуть напряжение сети или выбрать готовую ситуацию и посмотреть, что получает техника у каждого из четырёх типов. Параметры взяты из паспортов, поведение показано условно.

Как регулируют напряжение: четыре типа стабилизаторов

Релейный

Отводы автотрансформатора переключают электромеханические реле. Между переключениями выход меняется вместе с сетью, а когда он выходит за допуск, реле перебрасывает отвод и выход скачком возвращается ближе к 220 В. Переключение слышно: реле щёлкают.

Пример — Штиль R2000: семь уровней коррекции, до 200 мс на переключение одного уровня. При входе 175–260 В на выходе 208–232 В, при 135–175 и 260–275 В — только 180–242 В, а ниже 135 и выше 275 В стабилизатор отключает технику.

Тиристорный (симисторный)

Те же отводы переключают полупроводниковые ключи — тиристоры или симисторы (по функции симистор подобен двум тиристорам, включённым встречно-параллельно). Механических контактов в ключах нет, поэтому ступени переключаются беззвучно. Выход по-прежнему меняется ступенями; при том же диапазоне больше ступеней позволяет уменьшить шаг регулирования.

Пример — Энерготех Standard: 16 ступеней, реакция на изменение сети не более 20 мс, точность ±3 % при входе 140–265 В. За пределами 120–280 В он отключает выход.

Электромеханический (сервоприводный)

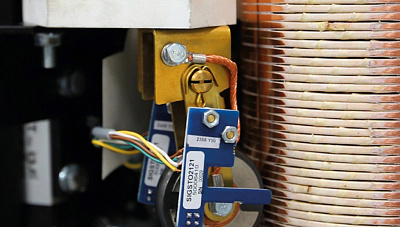

Ступеней нет: мотор с редуктором двигает ролики по виткам обмотки, и напряжение меняется плавно. В руководстве Ortea Vega (2018) без вольтодобавочного трансформатора названы только однофазные модели на 1, 2,5 и 5 кВА с диапазоном ±15 % (0,7, 2 и 4 кВА с ±20 %): в них ролики меняют выход напрямую. В остальных ролики задают напряжение на вольтодобавочном трансформаторе.

Из четырёх примеров этот самый точный, но догоняет сеть не мгновенно: у Ortea Vega 5-15 — ±0,5 % и 16 мс на каждый вольт отклонения, то есть просадку с 220 до 195 В он отработает примерно за 0,4 с. Ролики изнашиваются: руководство советует раз в 12 месяцев проверять их и при необходимости менять.

Инверторный

Выпрямитель с корректором коэффициента мощности превращает напряжение сети в постоянное, инвертор собирает из него синусоиду. Отводы не переключаются, поэтому ступеней на выходе нет. Пример — Штиль ИнСтаб IS2500–IS10000: вход 90–310 В, точность ±2 %, время срабатывания по паспорту 0 мс. Плюсы и ограничения — в статье об инверторном стабилизаторе.

У других серий того же типа цифры другие: в нашем каталоге (без снятых с производства) точность релейных — от ±4 до ±5,5 %, тиристорных — от ±0,5 до ±7 %, электромеханических — от ±0,5 до ±3,5 %, инверторных — от ±0,5 до ±2 %. Каждый тип в каталоге: релейные, тиристорные, электромеханические, инверторные. Как выбрать тип под свою сеть — в статье о том, какой стабилизатор лучше.

Как стабилизатор работает при низком напряжении

Энергию стабилизатор берёт только из сети. Мощность на входе равна мощности на выходе плюс потери, поэтому при той же нагрузке ток из сети растёт по мере того, как падает её напряжение: при 165 В он примерно в 1,33 раза больше, чем при 220 В (220 / 165, если КПД и коэффициент мощности на входе почти не меняются).

Поэтому у ИнСтаб в паспорте отдельно ограничены выходной и входной токи: у IS10000 — 45 и 59 А. Обмотки, ключи и другие силовые элементы рассчитаны на определённый ток, поэтому при глубоких просадках стабилизатор отдаёт меньше мощности: ИнСтаб — полную от 165 В, около 80 % при 135 В и 60 % при 90 В. У Энерготех Standard в списке аварий есть отдельная перегрузка: мощность нагрузки превышает допустимую при действующем входном напряжении.

Отсюда правило: мощность стабилизатора выбирают с запасом на самое низкое напряжение, которое бывает у вас в сети, а не на 220 В. Нагрузку поможет прикинуть калькулятор, а запас на просадку — график или таблица снижения мощности в паспорте выбранной модели.

Если сеть вышла за пределы

Повышенное напряжение стабилизатор понижает: выбирает коэффициент меньше единицы. Когда же напряжение выходит за предельный диапазон, регулировать уже нечем. Модель с защитой по напряжению тогда отключает технику, а когда сеть вернётся — подключает снова.

• Штиль R2000 отключает технику при входе ниже 135 и выше 275 В. После низкого напряжения подключает снова, когда вход вернётся в 150–275 В, после высокого — в 135–270 В.
• Энерготех Standard отключает выход за пределами 120–280 В, а при входе выше 340 В выключается.
• Штиль ИнСтаб отключает нагрузку при 90 и 310 В и подключает снова при 110 и 290 В.
• У Ortea Vega 5-15 защита нагрузки от повышенного и пониженного напряжения по техлисту — дополнительная опция (PS 25): без неё стабилизатор технику не отключает.

Сравните со своей сетью: укажите самое низкое и самое высокое напряжение, которое бывает у вас в розетке.

Защиты и байпас

У R2000, Энерготех Standard и ИнСтаб плата управления, кроме регулирования, защищает технику и сам стабилизатор. У Ortea Vega, по руководству, своей защиты от короткого замыкания и перегрузки нет: автоматы на входе и выходе ставят при монтаже.

• Перегрузка. Если нагрузка больше допустимой, стабилизатор с такой защитой отключит её с выдержкой, которая зависит от величины перегрузки. У R2000 выдержка тем короче, чем больше перегрузка, а при четырёхкратной и большей отключение практически мгновенное. ИнСтаб выдерживает 150 % не менее 5 с при входе 165–310 В. Ortea Vega 5-15 по техлисту допускает 200 % в течение 2 мин, а отключает перегрузку уже внешний автомат.
• Перегрев. Энерготех Standard следит за температурой автотрансформатора и силовых ключей и при опасном нагреве обесточивает нагрузку.
• Импульсная перегрузка. У того же Энерготех она срабатывает, когда входной ток превышает предельное импульсное значение — из-за большого пускового тока или короткого замыкания в нагрузке. Как проверить по паспорту пуск насоса или компрессора — в статье о пусковом токе.

Байпас (у Энерготех он называется «Транзит») — обходная цепь: техника получает напряжение сети напрямую, без регулирования. Он нужен при неисправности или обслуживании. Стабилизации в этом режиме нет, но защита от опасного напряжения может остаться: Энерготех Standard в «Транзите» отключит технику, если сеть превысит 265 В, а ИнСтаб на автоматическом байпасе — если напряжение выйдет за 187–245 В. На автоматический байпас ИнСтаб переходит сам — при неисправности или перегрузке; «Транзит» у Энерготех включают вручную и только на выключенном стабилизаторе.

Чего стабилизатор не делает

• Не питает технику без сети. Аккумуляторов у него нет: пропал свет — отключилась и техника. Чтобы котёл или насос работали при отключениях, нужен ИБП — о том, как он устроен, в статье о бесперебойнике.
• Не исправляет частоту. Стабилизаторы с автотрансформатором передают частоту сети как есть. В руководстве ИнСтаб прямо сказано: частоту выходного напряжения определяет частота сети, её стабилизатор не стабилизирует.
• Не исправляет форму напряжения — если это релейный, тиристорный или электромеханический: форма на выходе та же, что в сети. Ortea, например, пишет, что его стабилизатор не вносит нелинейных искажений, но и убирать их не обещает. Синусоиду заново формирует только инверторный.

Стабилизаторы напряжения в каталоге

Частые вопросы

Для чего нужен стабилизатор напряжения?

Чтобы техника получала напряжение, близкое к 220 В, даже когда сеть проседает или поднимается. Нужен ли он у вас, покажут замеры напряжения в разное время суток — подробнее в статье о том, когда нужен стабилизатор.

Почему стабилизатор щёлкает?

Так переключаются реле. Щелчок вскоре после включения — обычно выходное реле подключило технику: у R2000 оно срабатывает через 1–2 с. Повторяющиеся щелчки у релейного стабилизатора — переключение ступеней: напряжение сети меняется и пересекает границы ступеней. Тиристорные и инверторные переключают беззвучно, но в них может шуметь вентилятор.

Поднимет ли стабилизатор 150 В до 220 В?

Зависит от модели. Из примеров выше: Энерготех Standard держит точность ±3 % от 140 В, но допустимая мощность у него зависит от входного напряжения; R2000 при 135–175 В даёт на выходе только 180–242 В; ИнСтаб работает от 90 В, но полную мощность отдаёт от 165 В. Сверьте нижнюю границу рабочего диапазона и снижение мощности в паспорте с самым низким напряжением, которое бывает у вас в сети.

Можно ли постоянно работать через байпас?

Зависит от модели — смотрите её руководство. В байпасе техника получает напряжение сети без стабилизации; Энерготех, например, называет «Транзит» аварийным режимом и советует включать его, только если нормальная работа невозможна.

Как проверить, что стабилизатор работает?

Если у модели есть дисплей, сравните входное и выходное напряжение: когда сеть меняется, вход «гуляет», а выход остаётся в пределах паспортной точности. Энерготех Standard показывает ещё входной ток, номер текущей ступени и причину отключения. У R2000 вместо цифр индикаторы: светятся «Вход» и «Выход» — питание подано и техника подключена; если при этом мигает «Uвх<135 В» или «Uвх>275 В», вход вне основного диапазона и выход держится уже в расширенных пределах 180–242 В. Индикаторы показывают состояние, а не точность: её надёжнее сверить с замером мультиметром.

Источники цифр: руководства по эксплуатации Штиль R2000–R3000, Энерготех Standard, Ortea Vega и Штиль ИнСтаб IS2500–IS10000, технический лист Ortea Vega 5-15; точность по типам — каталог megastab.ru на 20.10.2026.
