Подбор стабилизатора напряжения по мощности

Ответьте на 2 вопроса — калькулятор оценит нужную мощность с учётом одновременной работы приборов и запаса и сразу покажет модели нужной мощности. Не знаете точную мощность — выберите приборы из списка.

Калькулятор оценивает рабочую мощность нагрузки с запасом. Пуск моторов и мощность модели при пониженном напряжении он не проверяет — сверьте их по паспорту стабилизатора или оставьте заявку, поможем выбрать.

Выберите объект или приборы — посчитаем мощность и сразу подберём модели.

1. Для какого объекта подбираем?

Подставим типовой набор приборов — останется поправить.

2. Что будете подключать?

Отметьте приборы, которые могут работать одновременно, — их мощность сложим полностью.

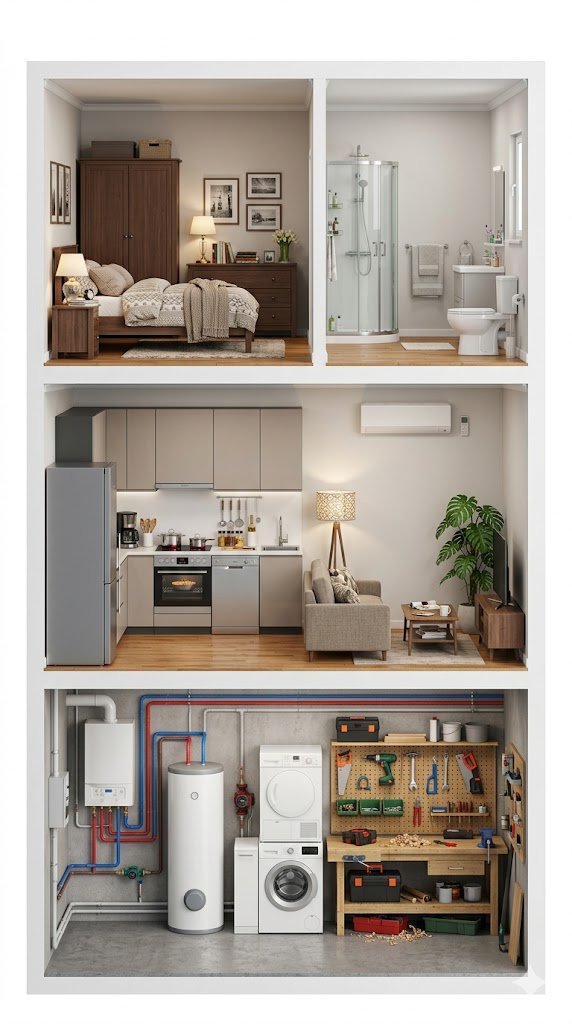

Схема дома с электроприборами для подбора стабилизатора

Нажимайте на приборы — мощность считается автоматически

Как рассчитать мощность стабилизатора

Для ручной оценки:

Сложите мощность приборов. Возьмите мощность в ваттах с шильдика или из паспорта; ориентиры — в таблице ниже.
Добавьте запас 30%. Умножьте на 1,3, чтобы стабилизатор не работал на пределе и осталось место для новой техники.
Переведите ватты в вольт-амперы. Разделите на cos φ: для бытовой нагрузки калькулятор берёт 0,9, у двигателей он ниже. Полную мощность стабилизаторов указывают в ВА и кВА.
Округлите вверх до класса мощности. Калькулятор округляет до 100 ВА и выбирает ближайший класс не меньше: 1, 2, 3, 5, 8, 10, 15, 20 кВА и мощнее.
Проверьте активную мощность модели. Допустимые кВт модели должны быть не меньше суммы ватт × 1,3: у многих стабилизаторов кВт — 80–90% от кВА. Калькулятор отсеивает модели, у которых кВт меньше нужного.

Σ Вт × 1,3 ÷ 0,9 ≈ Σ Вт × 1,44
Расчёт считает, что всё отмеченное может работать одновременно. Это оценка рабочей мощности, а не гарантия: после расчёта нужны две проверки.

Пуск моторов. При прямом пуске двигателя — у насоса, кондиционера, холодильника — ток может многократно превышать рабочий. Например, по паспортам Secop ток включения компрессора NLE11KTK.2 — 11,4 А, NLE9KTK — 9,4 А, а рабочий ток в одном из паспортных режимов — 0,91 и 0,75 А; у скважинных насосов с прямым пуском, по данным Grundfos, — до 7 номинальных в первые миллисекунды. У насосов с плавным пуском ток ниже. Сколько у вашего прибора — смотрите в его паспорте, разбор — в статье «Пусковые токи». Самый тяжёлый пуск — не обязательно у самого мощного мотора — вместе с остальной работающей нагрузкой, а если моторы могут стартовать одновременно, то их совместный пуск, должен укладываться в кратковременную перегрузочную способность стабилизатора с учётом длительности броска. Она указана в паспорте модели; запас мощности её не заменяет.
Мощность при пониженном напряжении. При сильной просадке в сети многие стабилизаторы отдают меньше номинала. Узнайте, до скольких вольт падает напряжение у вас, и смотрите мощность модели при таком входном напряжении.

Мощность бытовых приборов

Прибор	Мощность, Вт	Пусковой бросок
Холодильник	200	есть
Морозильник	300	есть
Электроплита	5 000	—
Посудомойка	1 500	—
Микроволновка	1 200	есть
Чайник	2 000	—
ТВ / ПК	400	—
Освещение	500	—
Стиральная машина	2 000	есть
Кондиционер	1 000	есть
Обогреватель	2 000	—
Котёл + насос	250	есть
Скважинный насос	1 000	есть
Циркуляц. насос	100	есть
Электроинструмент	1 200	есть
Сварочный аппарат	4 000	есть

Значения — типовые ориентиры, у конкретных приборов они другие: мощность берите с шильдика или из паспорта (у насоса — потребляемую, P1). «Есть» — при включении бывает заметный бросок тока, его величину берите из паспорта прибора. Прочерк — заметного броска обычно нет. Сомневаетесь в расчёте — консультант подберёт стабилизатор под вашу нагрузку.

Примеры расчёта

Квартира

Холодильник, микроволновка, посудомойка, стиральная машина, ТВ / ПК, освещение, кондиционер

6 800 Вт → 9 900 ВА → класс от 10 кВА

Частный дом

Холодильник, электроплита, посудомойка, стиральная машина, ТВ / ПК, освещение, котёл + насос, скважинный насос

10 850 Вт → 15 700 ВА → класс от 20 кВА

Дача

Холодильник, чайник, ТВ / ПК, освещение, обогреватель, скважинный насос

6 100 Вт → 8 900 ВА → класс от 10 кВА

Наборы приборов — те же, что подставляет калькулятор. Свой дом считайте по своим приборам и не забудьте про две проверки выше.

Частые ошибки при подборе

Мощность «впритык». Без запаса стабилизатор работает на пределе, греется и уходит в защиту при включении лишнего прибора.
Путают кВт и кВА. Полная мощность стабилизатора указана в кВА, а допустимая активная в кВт может быть меньше: например, 15 кВА и 13,5 кВт. В каталогах класс часто пишут «кВт», имея в виду кВА, — в паспорте смотрите оба значения.
Занизили нагрузку «коэффициентом одновременности». Уменьшать сумму можно, только если вы точно знаете, что часть приборов никогда не работает вместе; один прибор или нагрузку, которая работает целиком, так не уменьшают. Калькулятор считает без такого коэффициента.
Не проверили пуск мотора. Скважинный насос или кондиционер, который не запускается от стабилизатора, — частая причина возврата. Сверьте пусковой ток с перегрузочной способностью модели.
Трёхфазный ввод посчитали целиком. При вводе 380 В считают нагрузку каждой фазы: у трёхфазного стабилизатора мощность на одну фазу (обычно треть общей) должна покрывать самую нагруженную фазу с тем же запасом.

Стабилизаторы по типу и мощности

Частые вопросы

Как рассчитать мощность стабилизатора напряжения?

Сложите мощность приборов, которые могут работать одновременно. Добавьте запас 30%, разделите на 0,9, чтобы перевести ватты в вольт-амперы, и округлите вверх до класса мощности. Затем по паспорту модели проверьте самый тяжёлый пуск моторов вместе с остальной нагрузкой и мощность при пониженном напряжении.

Какой запас мощности нужен у стабилизатора?

Калькулятор закладывает 30%: стабилизатор не работает на пределе, и остаётся место для новой техники. Пусковые токи запас не заменяет — их сверяют с перегрузочной способностью модели отдельно.

Какой стабилизатор нужен на 2000 Вт?

2000 Вт с запасом 30% дают около 2 900 ВА — класс от 3 кВА. Если среди нагрузки есть мотор, дополнительно проверьте пуск по паспорту модели.

Какой стабилизатор нужен для насоса скважины?

При условно принятом cos φ = 0,9 насос 800 Вт — около 1 200 ВА (класс от 2 кВА), 1700 Вт — около 2 500 ВА (класс от 3 кВА); пересчитайте по паспортному коэффициенту мощности насоса. Главное для насоса — пуск: при прямом пуске ток может многократно превышать номинальный (по данным Grundfos — до 7 номинальных в первые миллисекунды), у насосов с плавным пуском, например Grundfos SQ и SQE, он ниже, и вместе с остальной нагрузкой он должен укладываться в кратковременную перегрузочную способность стабилизатора. Мощность берите потребляемую (P1) из паспорта насоса.

Какой стабилизатор нужен для квартиры?

Для типичной квартиры (холодильник, микроволновка, посудомойка, стиральная машина, ТВ / ПК, освещение, кондиционер) расчёт даёт около 9 900 ВА — класс от 10 кВА. Если в квартире электроплита или несколько кондиционеров, посчитайте в калькуляторе по своим приборам.

Однофазный или трёхфазный стабилизатор выбрать?

Это зависит от ввода: для большинства квартир, дач и частных домов подходит однофазный стабилизатор (220 В). Трёхфазный (380 В) нужен, если в дом заходят три фазы и есть трёхфазные потребители. Если трёхфазных потребителей нет, ставят три однофазных — по одному на фазу — или один на самую важную группу приборов.

Как подобрать стабилизатор на 380 В для дома 15 кВт?

Считайте по реальной нагрузке, а не по выделенной мощности. Если 15 кВт действительно работают одновременно: 15 000 × 1,3 ÷ 0,9 ≈ 21,7 кВА, то есть трёхфазный класса от 30 кВА. Если одна фаза нагружена сильнее, мощность стабилизатора на фазу должна покрывать именно её с тем же запасом.

Зачем учитывать пусковой ток?

При прямом пуске электродвигателя или компрессора ток может многократно превышать рабочий. Если стабилизатор не выдерживает этот бросок, он уходит в защиту, а мотор не запускается. Поэтому самый тяжёлый пуск вместе с остальной нагрузкой сверяют с кратковременной перегрузочной способностью модели — она указана в паспорте.
