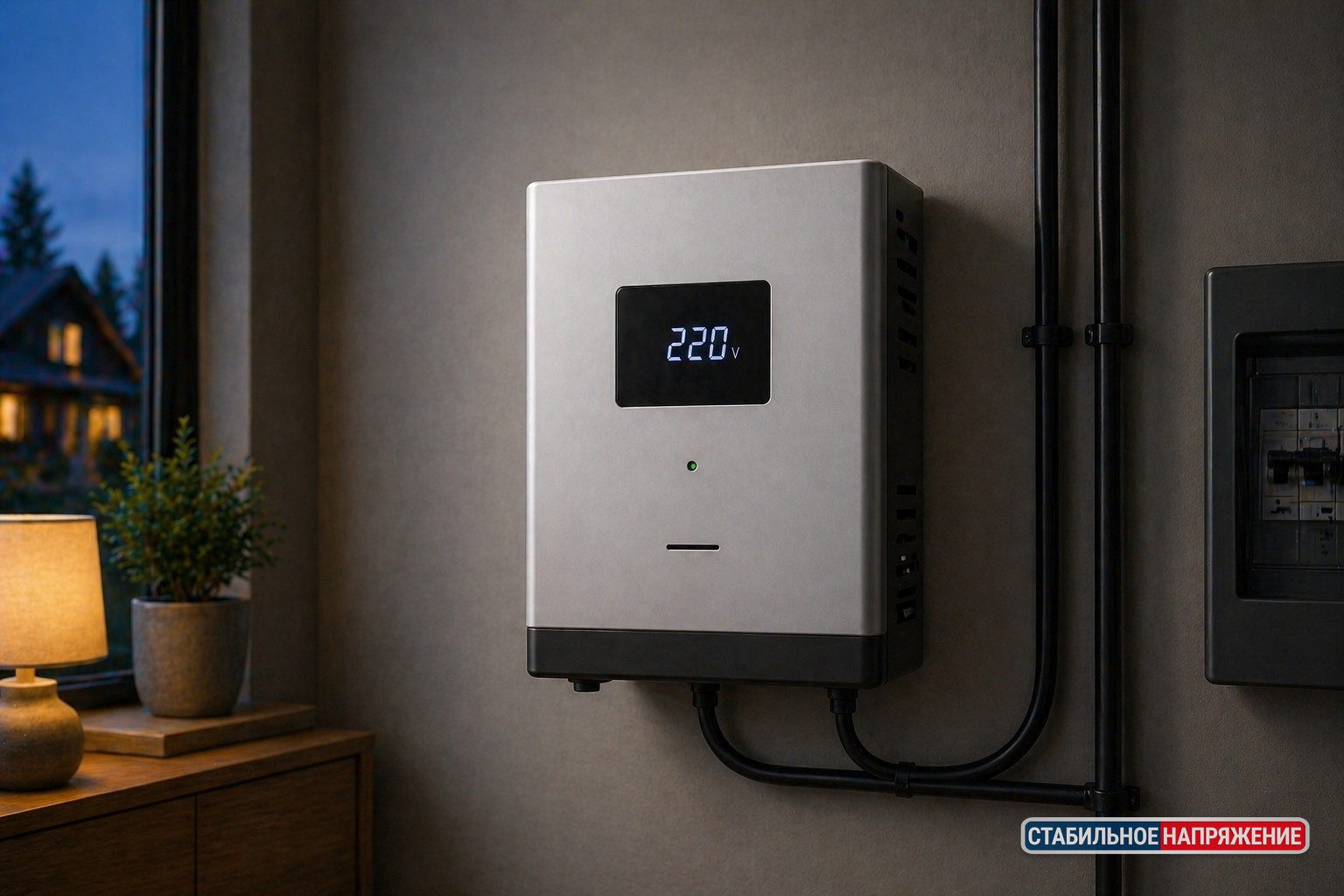

Инверторный стабилизатор не подправляет напряжение сети, а собирает его заново: сначала выпрямляет, потом формирует из постоянного напряжения новую синусоиду. Ступеней переключения у него нет, а выход остаётся в паспортных пределах, пока входное напряжение и нагрузка не выходят за допустимые. Разберём, как это устроено, чем он отличается от других типов и когда он оправдан.
Коротко
- Например, серия Штиль ИнСтаб IS2500–IS10000 по паспорту работает при входе 90–310 В и держит выход 220 В с точностью ±2 %. Ступеней нет, время срабатывания в паспорте — 0 мс.
- Ограничения этой серии: полная мощность — при входе от 165 В (при 90 В — 60 %), перегрузка до 150 % гарантирована не менее 5 с при входе 165–310 В, работа — только при температуре от +5 до +40 °C.
- Инверторный оправдан, если замеры показывают глубокие просадки или частые резкие скачки. Если отклонения редкие и небольшие, хватит более простого типа.
Как он работает
У ИнСтаб внутри три узла. Входной фильтр отсекает помехи. Выпрямитель превращает переменное напряжение сети в стабилизированное постоянное; в нём стоит корректор коэффициента мощности, который уменьшает искажения тока, потребляемого из сети. Инвертор собирает из постоянного напряжения новое переменное синусоидальной формы. Это и называют двойным преобразованием.
Релейные, тиристорные и электромеханические стабилизаторы устроены иначе: они меняют число витков автотрансформатора, ступенями или плавно, а форма напряжения на выходе остаётся той же, что в сети. Инверторный формирует выход сам.
На случай перегрузки или неисправности у ИнСтаб есть байпас — обходная цепь, которая подключает технику к сети напрямую. Стабилизации в этом режиме нет, но если напряжение сети выйдет за 187–245 В, стабилизатор отключит нагрузку. У моделей IS5000–IS10000 есть и ручной байпас — на время обслуживания.
Плюсы и минусы по паспорту
| Параметр | Штиль ИнСтаб IS2500–IS10000 | Что это значит |
|---|---|---|
| Входное напряжение | 90–310 В; полная мощность при 165–310 В, около 80 % при 135 В, 60 % при 90 В | Мощность выбирают с запасом на самое низкое напряжение, которое бывает у вас в сети |
| Точность | ±2 %, без ступеней | Выход не меняется ступенями, когда меняется сеть |
| Время срабатывания | 0 мс | Переключать нечего: выход формирует инвертор |
| Форма выхода | Синусоида, коэффициент искажений 1,5 % на линейной нагрузке | Для нелинейной нагрузки (импульсные блоки питания) значения в паспорте нет |
| Перегрузка | До 150 % не менее 5 с при входе 165–310 В | Пусковой ток насоса или компрессора сверяют с этой строкой |
| Условия работы | От +5 до +40 °C; вентиляторы включаются по нагрузке и температуре | Нужно отапливаемое помещение |
| КПД | До 97 % | Часть мощности уходит в тепло при преобразовании |
Чем отличается от других типов
Ниже — паспортные цифры одной модели каждого типа из нашего каталога. У других серий того же типа они другие: в каталоге (без снятых с производства) точность релейных — от ±4 до ±5,5 %, тиристорных — от ±0,5 до ±7 %, электромеханических — от ±0,5 до ±3,5 %, инверторных — от ±0,5 до ±2 %.
| Тип и модель | Как регулирует | Точность | Скорость | Вход, при котором держит точность |
|---|---|---|---|---|
| Релейный, Штиль R2000 | 7 ступеней, переключают реле | Выход 208–232 В | До 200 мс на ступень | 175–260 В |
| Тиристорный, Энерготех Standard 7500 | 16 ступеней, переключают тиристоры, без щелчков | ±3 % | До 20 мс | 140–265 В |
| Электромеханический, Ortea Vega 5-15 | Плавно: мотор двигает ролики по обмотке | ±0,5 % | 16 мс на каждый вольт отклонения | ±15 % от уставки: 187–253 В при выходе 220 В |
| Инверторный, Штиль ИнСтаб IS2500–IS10000 | Выпрямляет и собирает синусоиду заново | ±2 % | 0 мс | 90–310 В, полная мощность — от 165 В |
Из этих четырёх моделей точнее всех электромеханическая, но она догоняет сеть с задержкой: просадку на 25 В, например с 220 до 195 В, она отработает примерно за 0,4 с. Релейная и тиристорная реагируют быстрее, но ступенями. Инверторная не переключается и держит точность в самом широком диапазоне входа.
Когда брать инверторный, а когда нет
Начните с замера: посмотрите, какое напряжение бывает у вас в сети в разное время суток, особенно вечером и при включённой мощной технике.
Инверторный оправдан в двух случаях. Первый — глубокие просадки: ИнСтаб работает от 90 В, а релейная и тиристорная модели из таблицы держат паспортную точность только от 175 и 140 В. Второй — частые резкие скачки, которые электромеханический отрабатывает с задержкой, а релейный и тиристорный — переключением ступеней.
Если отклонения неглубокие и редкие, справится и более простой тип: сравните его рабочий диапазон с вашими замерами. Для двигателей с тяжёлым пуском — скважинного насоса с прямым пуском, компрессора — тип сам по себе ничего не решает: сравнивайте пусковой ток двигателя с перегрузочной способностью конкретной модели.
Мощность удобно прикинуть в калькуляторе, а пуск двигателей и просадки сети потом проверить по паспорту модели.
Инверторные стабилизаторы в каталоге
Частые вопросы
Инверторный стабилизатор — это ИБП?
Нет. Схема двойного преобразования похожа, но аккумуляторов у стабилизатора нет: если свет пропадёт, техника отключится. Чтобы котёл, насос или компьютер работали без сети, нужен ИБП.
Шумит ли инверторный стабилизатор?
Реле у него не щёлкают, но у серии ИнСтаб есть вентиляторы. Они включаются в зависимости от нагрузки и температуры: при небольшой нагрузке в прохладном помещении могут не работать.
Можно ли поставить его в неотапливаемом помещении?
Серию ИнСтаб IS2500–IS10000 — нет: по паспорту она работает от +5 до +40 °C. Для холодной котельной или гаража выбирайте модель, у которой нижняя граница рабочей температуры в паспорте ниже, чем бывает там зимой.
Источники цифр: руководства по эксплуатации Штиль ИнСтаб IS2500–IS10000, Штиль R2000–R3000, Энерготех Standard и Ortea Vega, технический лист Ortea Vega 5-15.
