Комфорт современного дома во многом зависит от качественной работы электрооборудования: система отопления, водоснабжения, осветительные приборы, не считая многочисленных бытовых электроприборов таких, как микроволновка, стиральная машина, телевизор и др. Все электроприборы рассчитываются на питание электросети в 220 В. Однако в реальных условиях такое значение напряжения достигается не всегда и не везде. Колебания в сети и постоянно завышенное/заниженное напряжение намного сокращают срок службы, или же просто выводят из строя электрооборудование. Для уменьшения влияния нестабильной работы электросети на дорогостоящее оборудование используют стабилизаторы напряжения Штиль.

Однофазный стабилизатор напряжения Штиль R2000ST предназначен для защиты и питания автоматики газовых котлов, насосного оборудования, электроприборов медицинского, серверного, офисного оборудования, а также электроприборов бытового назначения, суммарная мощность которых не превышает 2 кВА. Выходное напряжение данного устройства — 220 В ±3 %.

В основу работы стабилизатора положен многоступенчатый принцип регулирования напряжения. В силовой части устройств используется реле с большим циклом переключений в комплексе с симисторами, что дает высокую способность к перегрузкам прибора (100 % в течение 10 с), надежность и быстродействие (регулировка одного уровня коррекции не более 40 мс). Кроме того, в состав схемы стабилизации Штиль R2000 ST входит силовой тороидальный трансформатор, система управления, индикации и фильтры подавления сетевых помех (EMI/RFI). При колебаниях напряжения на входе стабилизатора, система управления тестирует эти изменения и по результатам тестирования переключает силовые модули таким образом, чтобы напряжение на выходе стабилизатора всегда оставалось в рабочем диапазоне стабилизации напряжения. Отсутствие в схеме механических элементов делает работу прибора практически бесшумной, что позволяет использовать устройство в домашних условиях.

Штиль R2000ST относится к категории устройств с широким диапазоном регулирования напряжения. Рабочий диапазон стабилизатора находится в интервале — 160...255 В, предельно-допустимый — 150...270 В. Стабилизатор автоматически отключается в случае выхода напряжения за предельно-допустимые значения напряжения. Подключение к нагрузке происходит автоматически, как только на входные клеммы прибора поступает напряжение соответствующее рабочему диапазону значений. Автоматическое отключение устройства происходит также и в случае превышения допустимой мощности нагрузки. После устранения причины перегрузки происходит автоматическое подключение к работе. Все параметры прибора в момент отключения сохраняются. Штиль R 2000ST имеет высокий КПД — не менее 95 %.

Осуществление контроля над работой стабилизатора происходит с помощью светодиодных индикаторов на лицевой панели прибора. Свечение зеленых индикаторов говорит о подключении устройства к сети и нагрузке, а также о работе устройства в нормальном рабочем режиме. Свечение красных светодиодов свидетельствует о переходе стабилизатора в режим предельно-допустимых параметров, работе при перегрузке и ожидании возможного отключения нагрузки. На лицевой панели прибора расположен сетевой выключатель. Интерфейс прибора предельно прост и доступен.

Однофазный стабилизатор напряжения Штиль R2000ST представляет собой металлический ящик с кронштейнами для настенного крепления. Вентиляция устройства происходит естественным способом. Прибор предусматривает двойную защиту от короткого замыкания: электронная и автоматический выключатель. Подключение стабилизатора к сети и к нагрузке осуществляется при помощи клеммных колодок. Эксплуатация прибора возможна в помещениях с температурой не ниже +1 С, и не выше +40 С, и относительной влажности воздуха не более 80 %.

Стабилизатор напряжения Штиль R2000ST - прибор, с которым автоматика электронного оборудования будет работать надежно, непрерывно и в оптимальных условиях.

Количество фаз	Одна
Мощность, ВА	3000
Мощность, кВт	2.4
Тип стабилизатора	электронный, симисторные ключи
Гарантия	2 года
Срок службы	10 лет

Диапазон входных напряжений (рабочий), В	от 160 до 265
Диапазон входных напряжений(предельный), В	от 140 до 275
Входная частота, Гц	от 48 до 50

Форма выходного сигнала	чистый синус
Процент отклонения выходного напряжения, %	±4.5
Выходное напряжение, В	220
Выходная частота, Гц	50
Рабочий диапазон выходного напряжения, В	от 212 до 228
КПД не менее, %	95
Перегрузочная способность	100% в течении 10 секунд
Шаг регулирования, В	11
Тип трансформатора	тороидальный
Скорость переключения одного канала, мс	40
Предельный диапазон выходного напряжения, В	от 190 до 242

Системы защиты	электронная защита от перегрузки и короткого замыкания с автоматическим отключением и однократным автоматическим включением после отключения по перегрузке
Термозащита	есть
Класс защиты	IP30 по ГОСТ 14254
Дисплей	Светодиодная индикация
Разъёмы	клеммная колодка
Способ размещения	можно разместить на полу или повесить на стену
Байпас	Не предусмотрен

Габариты, мм	ширина 248, высота 346, глубина 146
Масса, кг	14

Диапазон температуры окружающей среды,°С	от +1 до +40, без появления конденсата
Относительная влажность, %	не более 80
Климатическое исполнение	УХЛ 4.2 по ГОСТ 15150
Уровень шума, dB	практически бесшумный
Охлаждение	естественная циркуляция воздуха, через специальные отверстия в корпусе

Область применения	для защиты газовых и дизельных котлов отопления
Металл обмотки трансформатора	медь
Количество каналов автотрансформатора	9

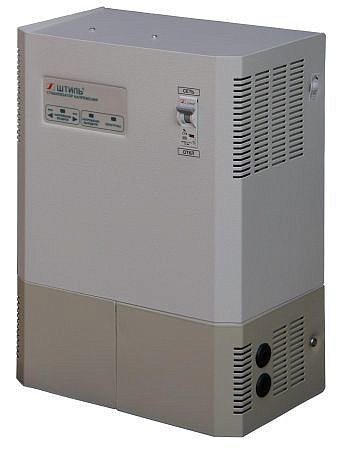

Стабилизатор напряжения Штиль R3000ST
