Когда живешь за городом, то первая мысль при поломке какой-либо техники — где искать помощь и как ремонтировать. Особенно это актуально в зимнее время, когда и дороги становятся труднопроходимыми на огромных просторах нашей родины и рассчитывать приходится только на свои силы. Поэтому при установке отопительного и насосного оборудования, нужно учитывать все нюансы подключения, а также качество и стабильность питающей электросети. Чтобы снизить риск непредвиденных поломок, устанавливают стабилизаторы напряжения Штиль.

Однофазный стабилизатор напряжения Штиль R3000SPT разработан для защиты и питания стабилизированным напряжением электронного оборудования специального назначения: медицинского, серверного, оборудования, находящегося в труднодоступных местах, автоматики газового, отопительного и насосного оборудования, и другой техники, суммарная мощность которой не более 3 кВА. Выходное напряжение данного прибора — 220 В ±3 %.

Принцип работы стабилизатора Штиль R3000 SPT основан на многоступенчатом регулировании отводов тороидального автотрансформатора (с 6 отводами) с помощью силовых ключей (симисторов), в зависимости от уровня напряжения на входе стабилизатора. Симисторная схема регулирования напряжения имеет высокую скорость быстродействия и надежность (не более 40 мс для одного уровня коррекции). Данный вид стабилизатора имеет 9 уровней коррекции. Присутствие в схеме реле повышает перегрузочную способность прибора до 100 % в течение 10 с. При изменении напряжения на входе устройства, схема управления фиксирует это изменение и в соответствии с результатом измерения переключает силовые модули таким образом, чтобы на выходе прибора напряжение всегда оставалось в пределах номинального значения. Для улучшения работы стабилизатора в схеме предусматривается два фильтра сетевых помех (EMI/RFI).

Штиль R 3000SPT относится к устройствам с широким диапазоном регулирования входного напряжения. Режим рабочего регулирования находится в интервале — 180...242 В, предельно-допустимый — 140...270 В. В момент выхода уровня напряжения за предельно-допустимые значения, система автоматически отключается от нагрузки. Восстановление работы происходит после возврата входного напряжения в рабочий диапазон. Данный прибор предусматривает автоматическое отключение и в случае превышения мощности нагрузки. После устранения причины перегрузки, прибор продолжает работу. В момент отключения устройства все рабочие параметры сохраняются. Стабилизатор имеет высокий КПД — не ниже 95 %.

За работой стабилизатора можно следить с помощью системы индикации, расположенной на лицевой панели устройства. Свечение зеленых светодиодных индикаторов свидетельствует о том, что система подключена в сеть и к нагрузке, и работает в рабочем режиме. Свечение красных индикаторов свидетельствует о переходе системы в режим предельно-допустимых параметров и работе с перегрузкой, а также предупреждает о возможном отключении от нагрузки. На лицевой панели прибора расположен также и сетевой выключатель. Интерфейс устройства предельно простой и доступный.

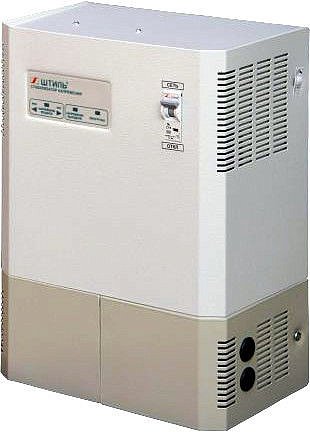

Конструктивно однофазный стабилизатор напряжения Штиль R3000SPT выполнен в металлическом корпусе с вентиляционными отверстиями на боковой панели прибора. Вентиляция устройства осуществляется естественным способом. В комплекте устройства предусмотрен специальный кронштейн для настенного размещения прибора. Подключение стабилизатора Штиль R 3000SPT к сети и к нагрузке осуществляется с помощью клеммных колодок. Условия эксплуатации прибора — помещение с температурой окружающей среды: +5 С...+35 С и относительной влажностью не выше 80 %.

Стабилизатор напряжения Штиль R3000SPT — гарантия стабильной работы электроприборов в течение всего срока службы устройства (10 лет) в непрерывном режиме.

Количество фаз	Одна
Мощность, ВА	3000
Мощность, кВт	2.4
Тип стабилизатора	электронный, симисторные силовые ключи
Гарантия	2 года
Срок службы	10 лет

Диапазон входных напряжений (рабочий), В	от 160 до 265
Диапазон входных напряжений(предельный), В	от 150 до 270
Входная частота, Гц	48-50

Форма выходного сигнала	чистая синусоида
Процент отклонения выходного напряжения, %	±3.5
Выходное напряжение, В	220
Выходная частота, Гц	48-50
Рабочий диапазон выходного напряжения, В	от 212 до 228
КПД не менее, %	95
Перегрузочная способность	100% в течение 10 секунд.
Шаг регулирования, В	13
Тип трансформатора	торроидальный
Скорость переключения одного канала, мс	40
Предельный диапазон выходного напряжения, В	от 190 до 242

Системы защиты	автоматическое отключение автотрансформатора от сети при увеличении входного напряжения >300 В с последующим автоматическим включением после снижения напряжения до безопасного уровня
Термозащита	есть
Класс защиты	IP20 по ГОСТ 14254
Дисплей	светодиодная индикация
Разъёмы	клеммная колодка
Способ размещения	установка на полу или размещение на стене

Габариты, мм	ширина 248, высота 346, глубина146
Масса, кг	14

Диапазон температуры окружающей среды,°С	от +1 до +40
Относительная влажность, %	не более 80
Климатическое исполнение	УХЛ 4.2 по ГОСТ 15150
Уровень шума, dB	практически бесшумный
Охлаждение	естественная циркуляция воздуха

Область применения	высокоточный, бесшумный стабилизатор, с максимально высокой скоростью работы, идеально подходит для защиты газовых котлов, дорогой аудио и видеотехники
Металл обмотки трансформатора	медь
Количество каналов автотрансформатора	9

Стабилизатор напряжения Штиль R3000SPT
